6640NMN NOMEX聚酯薄膜柔軟復合絕緣材料
型號: 6640
絕緣等級: F級絕緣材料(155 ℃)
厚度: 0.15mm-0.40mm
寬度: 914mm
包裝: 編織袋，紙箱
NMN 6640聚酯薄膜聚芳纖維紙柔軟絕緣復合材料
Nomex+電氣絕緣聚酯薄膜+Nomex |
| |
產品介紹
●產品簡介
6640NMN聚酯薄膜聚芳纖維紙柔軟絕緣復合材料采用二面杜邦Dupont Nomex® 聚芳纖維紙與聚酯薄膜粘結復合而成的三層電工絕緣復合材料。 | | | ●產品特性
耐熱等級：F級絕緣材料(155 ℃) 6640NMN聚酯薄膜聚芳纖維紙柔軟絕緣復合材料具有良好的柔韌性、優異的機械強度、介電性能、抗撕強度和吸漆能力。 | | | ●產品用途
6640NMN聚酯薄膜聚芳纖維紙柔軟絕緣復合材料用于電機、電器中的定子繞組中作槽絕緣、襯墊絕緣和匝間絕緣。同時也應用于干式變壓器的線圈層間絕緣、端封絕緣、襯墊絕緣等。 |   |

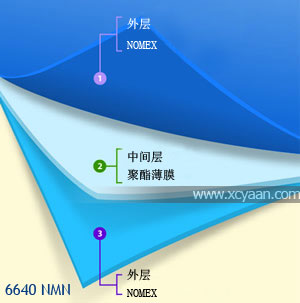

| | ●產品構成 |  | 三層：
中間層：電工用PET絕緣聚酯薄膜
外層：杜邦Dupont Nomex® 聚芳纖維紙
|
|
|
| |
相關認證
  | 我廠生產的6640NMN聚酯薄膜聚芳纖維紙柔軟絕緣復合材料產品為UL認可的電氣零部件產品。UL檔案號：E310670。 隸屬于UL電氣絕緣零部件系統(OBJS2)-F級絕緣系統。
符合歐盟RoHs標準檢測測試2002/95/EC指令，是無鉛、無鎳、無鎘的綠色環保電氣產品。 |
|
| |
技術參數
執行標準: |
序號 | 指標 | 單位 | 指標值 | 1 | 標稱厚度 | mm | 0.15 | 0.18 | 0.20 | 0.23 | 0.25 | 0.30 | 0.35 | 2 | 拉伸強度 | 縱向 | 不彎折 | N/50mm | ≥150 | ≥160 | ≥180 | ≥200 | ≥220 | ≥270 | ≥320 | | 彎折后 | ≥80 | ≥110 | ≥130 | ≥150 | ≥180 | ≥200 | ≥250 | | 橫向 | 不彎折 | ≥90 | ≥110 | ≥130 | ≥150 | ≥180 | ≥200 | ≥250 | | 彎折后 | ≥70 | ≥90 | ≥110 | ≥130 | ≥150 | ≥170 | ≥200 | 3 | 擊穿電壓 | 不彎折 | KV | ≥7 | ≥10 | ≥11 | ≥12 | ≥13 | ≥15 | ≥20 | | 彎折后 | ≥6 | ≥8 | ≥9 | ≥10 | ≥12 | ≥13 | ≥16 | 4 | 常態粘結性 | - | 不分層 | 5 | 長期耐熱性溫度指數（TI） | | ≥155℃ |
|
| * 6640NMN聚酯薄膜聚芳纖維紙柔軟絕緣復合材料應儲存在通風干燥潔凈的的室溫（40℃以下）環境中。運輸及儲存時間應注意防火、防潮、防壓、防曬。在室溫條件下儲存期為12個月，超過貯存期按技術要求檢驗合格后仍可以使用。 |
